材料”應發量“演算基準

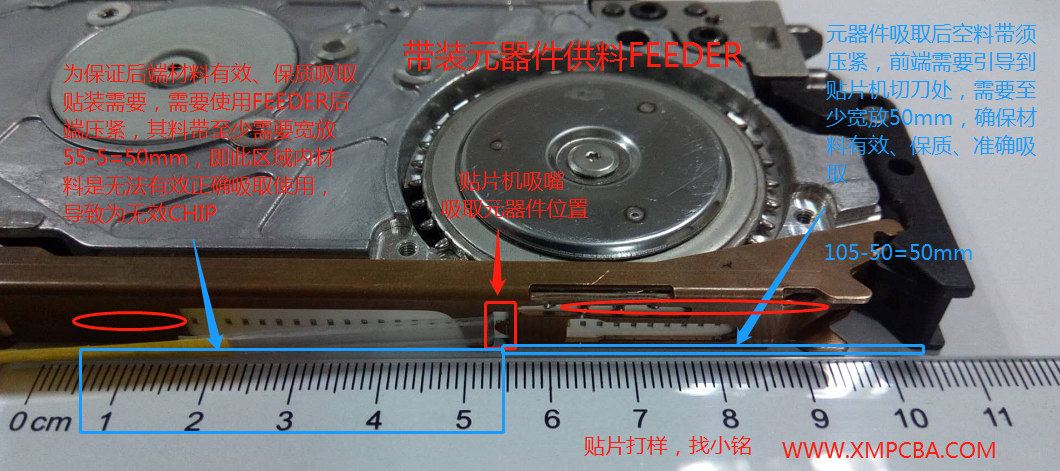

一、帶裝元器件供料FEEDER安裝示意圖
SMT制程用元器件，在保質期內的正品、可有效吸取的前提下，膠（紙）帶裝元器件前端需要下壓50mm+后端下壓50mm= 100mm的材料在FEEDER上無法有效吸取使用，為無效器件。裝FEEDER寬放量對應長度為100mm，視料帶間距規格不同對應不同的材料寬放量：2mm間距料帶對應50pcs，4mm間距料帶對應25pcs。
說明：SMT材料吸取原理是利用吸嘴處真空度之大氣壓將元器件吸取、移動，到達貼裝位置后釋放真空并視不同元器件高度補償一定的下壓力進行放置元器件；為保證有效、保質吸取，需要在吸取過程中料帶平整、料帶內元器件正面&平放而無側立/翻件/夾緊/粘吸等異常情況，故料帶吸取位置前后端須通過FEEDER壓扣機構進行壓緊壓平！
二、必要的寬放供料和“訂單應發量”的說明
1. 對于元器件本體較小尺寸的卷裝材料，如客供材料只是依照訂需求數量（訂單批量*單位用量）發放，則在備料入貼片機的FEEDER時，需要使用接料帶將引帶連接以便剝離材料表面的料膜（對材料保護作用），含有材料的料帶進入FEEDER時可能與FEEDER的帶動齒輪未能有效嚙合時，會導致材料在料帶內晃動、偏移乃至側立等，此種情況下貼片機的真空吸嘴在吸取時可能存在吸取不良、偏移等經全自動貼片機的檢測系統檢測無法修正時，則會自動拋棄到接料盒內或在運輸過程中的掉落，從而造成元器件數量不足無法一次性地完成貼片和有效焊接而存在空貼且連帶的間接品質風險。故而務請理解全自動貼片機的運行原理及其材料必要的供應量以”應發量BB“為基準。
2. 較小的材料使用托盤供料器供應時，因供料器是上下層移動可能造成在托盤內的材料產生晃動、偏移乃至亂料的現象，此時貼片機的真空吸嘴在吸取時可能存在吸取不良、偏移等經全自動貼片機的檢測系統檢測無法修正時，則會自動拋棄到接料盒內或在運輸過程中的掉落，加之貼片機因存在用于散熱讓設備降溫的必要縫隙等，拋落或掉落的材料落入設備縫隙、內部或拋到碎屑箱與碎屑混合無法找到回收利用；且回收利用也會存在連帶的間接品質風險。故而務請理解全自動貼片機的運行原理及其材料必要的供應量以”應發量BB“為基準。
3. DIP元器件因涉及使用半自動或全自動引腳成型機進行前加工，及制造過程存在個別插入或焊接不良導致的損耗等可能性，為保證訂單一致性地有效完成焊接作業，故而也需要對DIP用料給予一定的寬放備用損耗，敬請以必要的供應量即”應發量BB“為基準。
4. 就PCB需要寬放一定的拼板數量供應，主要用于SMT品質保證時的首件膠紙板試裝和檢測，及其有效地匹配貴司PCBA上元器件以調校全自動回流焊接爐的溫度參數滿足產品需求進行制程參數監測，故而敬請理解并以必要的供應量即”應發量BB“為基準。
