SMD（表面貼裝器件）/ SMT（表面貼裝技術）

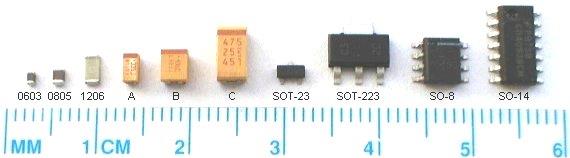

以下是常見SMD（表面貼裝器件）的視圖。
貼片電阻器
SMD電阻器有幾種可能的外殼尺寸。每個尺寸被描述為4位數字。前2位數字表示長度;最后2個表示寬度（0.01“或10密耳單位）。
例如，三種最受歡迎的尺寸是：
0603：表示0.06“x0.03”，或60x30密耳，或1.6x0.8mm
0805：表示0.08“x0.05”，或80x50密耳，或2.0x1.25mm
1206：表示0.12“x0.06”，或120x60密耳，或3.2x1.6mm
貼片電容器
1pF至1uF的電容器尺寸相同，0603至1206。
最流行的技術是陶瓷。
SMD鉭電容器
鉭是1uF及更高電容器的首選技術。
表殼尺寸用“A”到“E”的字母表示。
情況L x W x H（mm）
一個3.2x1.6x1.6
乙3.5x2.8x1.9
?6.0x3.2x2.5
d 7.3x4.3x2.8
?7.3x6.0x3.6
鉭電容器是極化的;案件上的條形表示積極的一面。
貼片晶體管
最受歡迎的小信號晶體管尺寸稱為“SOT-23”。
第二個最受歡迎的是“SOT-223”。
SMD集成電路（“IC”）
兩種最流行的尺寸是“SO-8”和“SO-14”（也稱為“SOIC-8”和“SOIC-16”）。
SMD FPGA
如今，有三種流行的包：
TQFP（薄四方扁平封裝），100或144引腳。
PQFP（塑料四方扁平封裝），208或240引腳。
BGA（球柵陣列），256至1000+引腳。
SMD QFP
TQFP 100引腳和144引腳相當容易手動焊接，因為引腳堅固。
PQFP 208引腳和240引腳并不容易，因為引腳非常容易彎曲。
針腳間隔0.5毫米。
有關焊接這些組件的教程和鏈接，請參見下文。
SMD BGA
BGA組件的底部實際上是一塊電路板，焊盤被焊球覆蓋（這就是上圖所示）。
BGA球不是由固體金屬制成，而是由焊料制成。在電路板組裝期間，BGA通過烘箱，在BGA電路板和應用電路板之間熔化球。
球通常分開1mm或1.27mm，較少經常分開0.8mm。
如何焊接SMD
您需要以下設備：
溫度調節（“熱調節”）烙鐵，尖端小。
助焊劑分配器，瓶或筆形式。
鑷子，用于在焊接時固定組件。
Solderwick，用于清理多余的焊料。
說明：
深圳市銘華航電SMT貼片加工廠：無論是用于焊接輕載還是重載，溫度調節的烙鐵都保持恒定溫度。這與簡單（且更便宜）的功率調節鐵不同。不使用時，電源調節的熨斗可能會變得太熱，而在大量使用時則會過冷。
助焊劑對焊接SMD至關重要。大多數焊料已經包含焊劑芯，這可能足以滿足昨天的焊接工作，但SMD焊接需要額外的焊劑來源以獲得良好的焊接質量。助焊劑用于減少焊料的氧化（在焊接溫度下很快發生）。它允許焊料容易流動并形成良好的焊接連接。
